L’EVOLUZIONE DELLA TRASMISSIONE MECCANICA NEI SISTEMI AD ALTA VELOCITÀ

La progettazione di giunti per applicazioni ad alta velocità rappresenta una delle sfide più complesse nell’ingegneria meccanica e aerospaziale poiché consentono la trasmissione di potenza tra alberi rotanti compensando al contempo il disallineamento e smorzando le vibrazioni torsionali in turbine, compressori, motori aeronautici, macchinari industriali e sistemi di trasmissione avanzati, dove le velocità possono oscillare ampiamente tra i 10.000 e i 50.000 giri/min.

Il processo di progettazione

Se un tempo il giunto di trasmissione era considerato un semplice elemento di collegamento, oggi è diventato un organo critico la cui progettazione determina il limite superiore delle prestazioni di un intero sistema, di conseguenza, la sua mal progettazione può causare vibrazioni eccessive, instabilità dinamica, usura prematura e persino cedimenti catastrofici.
Il processo di progettazione richiede spesso analisi avanzate agli elementi finiti per prevedere le velocità critiche e i modi vibratori, ottimizzando così la rigidezza e i parametri strutturali del giunto al fine di ottenere le proprietà dinamiche desiderate. Inoltre, la scelta di materiali appropriati con un elevato rapporto resistenza/peso, come i polimeri rinforzati con fibre, risulta cruciale per migliorare la resistenza a fatica del giunto sotto carichi ciclici.
Per un ingegnere meccanico, affrontare la sfida delle alte velocità significa immergersi in un’analisi multidimensionale dove la fisica dei materiali si intreccia con la teoria dei controlli e la dinamica delle vibrazioni.

La fisica del movimento: coppia e inerzia in regimi transitori

Il punto di partenza di ogni analisi rigorosa risiede nella gestione della coppia in relazione alla dinamica del moto. In un sistema ad alta frequenza, non è tanto la coppia nominale a regime a preoccupare il progettista, quanto le sollecitazioni derivanti dalle brusche variazioni di velocità. La legge fondamentale della dinamica rotazionale, espressa dalla relazione:

T = J • α

(dove T è la coppia, J il momento d’inerzia e α l’accelerazione angolare), ci ricorda che ogni riduzione della massa rotante si traduce direttamente in una maggiore reattività del sistema.
Ridurre l’inerzia aumenta anche l’efficienza del loop di controllo in quanto un giunto con un momento d’inerzia elevato agisce come un filtro che introduce ritardi di fase tra il comando del motore e la risposta dell’attuatore. Come soluzione, si sono iniziate ad utilizzare leghe come gli allumini altoresistenziali o l’integrazione di materiali compositi e fibre di carbonio. Questi materiali permettono di mantenere sezioni resistenti generose, necessarie per trasmettere coppie elevate, pur abbattendo drasticamente il peso complessivo del componente.

Rigidità torsionale e smorzamento: il conflitto necessario

Un altro pilastro fondamentale è la rigidità torsionale, ovvero la capacità del giunto di resistere alla deformazione angolare sotto carico. In contesti di alta precisione, come nelle macchine utensili o nei sistemi di posizionamento laser, il “gioco zero” è una conditio sine qua non. Tuttavia, la rigidezza non deve essere fine a sé stessa. Ogni sistema meccanico possiede una frequenza naturale di risonanza; se la frequenza di eccitazione del motore coincide con questa frequenza, si innescano vibrazioni distruttive che possono compromettere la finitura superficiale del prodotto o danneggiare i cuscinetti.

La scelta della tipologia di giunto diventa quindi strategica. I giunti a soffietto metallico offrono la massima rigidità torsionale possibile, garantendo una sincronia perfetta tra gli alberi, ideale per applicazioni dove la precisione di fase è prioritaria. Invece, i giunti a elastomero, pur essendo leggermente più cedevoli, introducono un fattore di smorzamento (damping) che assorbe i picchi di vibrazione e protegge la catena cinematica. L’abilità del progettista risiede nel calcolare accuratamente la frequenza propria del sistema:

In questa equazione, dove C_t rappresenta la rigidità torsionale, appare chiaro come l’ottimizzazione debba bilanciare la rigidezza con le masse in gioco per spostare le risonanze al di fuori del campo di lavoro operativo.

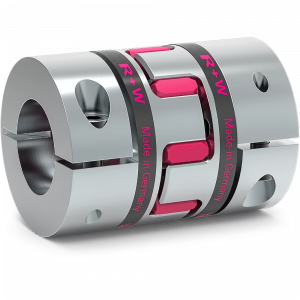

Giunto ad elastomero EK2 di R+W

Geometrie evolute e l’imperativo del bilanciamento

Oltre alla scelta dei materiali, la geometria del giunto gioca un ruolo cruciale nella gestione delle forze centrifughe. Alle alte velocità, anche una minima eccentricità della massa si trasforma in una forza radiale che cresce con il quadrato della velocità angolare. Questo fenomeno impone standard di bilanciamento estremamente severi, spesso riferiti alle classi ISO 1940-1 G2.5 o G6.3 e DIN 740.
Le moderne tecniche di progettazione utilizzano l’analisi agli elementi finiti (FEA) per modellare la distribuzione delle tensioni interne. Questo permette di eliminare materiale nelle zone neutre, creando profili che non solo ottimizzano l’inerzia, ma favoriscono anche la dissipazione del calore generato dai cicli isteretici dei materiali elastomerici o dalle micro-flessioni dei soffietti. Il calettamento stesso, preferibilmente tramite mozzi a morsetto o calettatori a espansione, garantisce una distribuzione uniforme della pressione sull’albero, eliminando le concentrazioni di sforzo tipiche delle chiavette tradizionali, che rappresenterebbero punti di innesco a fatica critici in regimi ad alta frequenza.

Affidabilità e integrità del sistema

In conclusione, la progettazione di un sistema di trasmissione ad alta velocità non può prescindere da una visione d’insieme della macchina. Ottimizzare un giunto significa proteggere il motore da sovraccarichi termici, preservare la vita dei cuscinetti e garantire che la precisione richiesta dal movimento meccanico.
L’innovazione in questo campo non si ferma alla meccanica pura, ma guarda alla capacità del componente di agire come un guardiano dell’integrità del sistema. Un allineamento micrometrico, supportato da una scelta oculata del giunto, riduce le forze di reazione parassite, permettendo alla macchina di operare ai limiti fisici della materia con un’affidabilità costante nel tempo. In questo equilibrio tra rigidezza, leggerezza e protezione risiede il segreto delle prestazioni che guidano l’industria moderna verso nuovi traguardi di efficienza.

Il ruolo del fornitore di componenti

Durante la progettazione di macchine complesse è necessario compiere delle scelte tecniche influenzate anche da ciò che il mercato ha da offrire. Per questo motivo è sempre meglio affidarsi a fornitori di componenti dalla grande esperienza, come R+W, azienda leader nella produzione di giunti di svariate tipologie e alberi di trasmissione. R+W, grazie al suo ampissimo catalogo di prodotti e alla possibilità di personalizzazione delle geometrie, è capace di soddisfare ogni richiesta e fornire soluzioni ai clienti anche alle problematiche più complesse.
